GB/T1596-2017《用于水泥混凝土中的粉煤灰》技术要求变化及粉煤灰中残留铵的测定方法

一、引言
粉煤灰作为水泥混凝土中的重要掺合料，其质量控制直接关系到工程结构的耐久性与安全性。GB/T1596-2017《用于水泥混凝土中的粉煤灰》是对原GB/T1596-2005标准的修订，本次修订在技术要求、试验方法等方面均有显著变化。随着环保要求的提高，粉煤灰中残留铵的测定成为关注焦点。本文旨在解析GB/T1596-2017的主要技术变化，并详细介绍粉煤灰中残留铵的测定方法，为水泥混凝土行业提供技术参考。

二、GB/T1596-2017主要技术要求变化

1. 分类与等级调整

• 取消原标准中的Ⅰ级、Ⅱ级、Ⅲ级分级方式，改为按细度、需水量比、烧失量等指标分为Ⅰ级、Ⅱ级、Ⅲ级，但具体指标要求有所提高。例如，Ⅰ级粉煤灰的细度（45μm方孔筛筛余）由原标准的≤12%调整为≤12%，但需水量比由≤95%调整为≤95%，烧失量由≤5%调整为≤5%。

• 增加了强度活性指数指标要求：Ⅰ级≥70%，Ⅱ级≥70%，Ⅲ级≥65%。

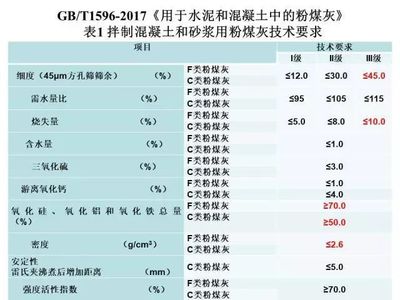

1. 技术要求更新

• 细度：Ⅰ级≤12%，Ⅱ级≤25%，Ⅲ级≤45%。

• 需水量比：Ⅰ级≤95%，Ⅱ级≤105%，Ⅲ级≤115%。

• 烧失量：Ⅰ级≤5%，Ⅱ级≤8%，Ⅲ级≤10%。

• 含水量：Ⅰ级、Ⅱ级≤1.0%，Ⅲ级≤1.5%。

• 三氧化硫：≤3.0%。

• 游离氧化钙：≤1.0%。

• 安定性（雷氏夹沸煮后增加距离）：≤5.0mm。

• 强度活性指数：Ⅰ级、Ⅱ级≥70%，Ⅲ级≥65%。

• 放射性：符合GB6566要求。

1. 试验方法变化

• 细度试验采用负压筛析法，筛网孔径为45μm，筛析时间3min。

• 需水量比试验采用代用法，胶砂配比为：粉煤灰125g、硅酸盐水泥250g、标准砂750g、水适量。

• 强度活性指数试验：胶砂配比为粉煤灰135g、硅酸盐水泥315g、标准砂1350g、水225mL，对比试验为硅酸盐水泥450g、标准砂1350g、水225mL。

• 烧失量试验采用灼烧法，温度（950±25）℃。

三、粉煤灰中残留铵的测定方法
粉煤灰中残留铵主要来源于脱硝工艺（如SCR）中氨的逃逸，其含量过高会导致混凝土出现氨气味、强度降低等问题。因此，测定残留铵含量十分必要。以下介绍一种常用方法——蒸馏-滴定法（或纳氏试剂比色法）。

1. 方法原理
粉煤灰中的铵盐在碱性条件下蒸馏，释放出氨气，用硼酸溶液吸收，以甲基红-亚甲基蓝为指示剂，用硫酸标准溶液滴定。或采用纳氏试剂比色法，氨与纳氏试剂反应生成黄棕色络合物，在波长420nm处比色测定。

1. 仪器与试剂

• 蒸馏装置：包括蒸馏瓶、冷凝管、接收瓶等。

• 分析天平：感量0.0001g。

• 酸度计或pH计。

• 硫酸标准溶液：c(1/2H2SO4)=0.01mol/L。

• 硼酸吸收液：20g/L。

• 混合指示剂：甲基红-亚甲基蓝乙醇溶液。

• 氢氧化钠溶液：400g/L。

• 纳氏试剂（比色法用）。

3. 测定步骤（蒸馏-滴定法）
(1) 样品处理：称取粉煤灰试样约10g（精确至0.001g），置于蒸馏瓶中。
(2) 蒸馏：加入约200mL蒸馏水，摇匀。连接蒸馏装置，在接收瓶中加入20mL硼酸吸收液及2滴混合指示剂。通过分液漏斗向蒸馏瓶中加入20mL氢氧化钠溶液（400g/L），立即加热蒸馏。控制蒸馏速度，避免暴沸。馏出液体积约150mL时停止蒸馏。
(3) 滴定：用硫酸标准溶液滴定接收瓶中的吸收液，直至溶液由绿色变为紫红色，记录消耗体积V1。同时做空白试验，记录消耗体积V0。
(4) 结果计算：残留铵含量（以NH3计，mg/kg）= [(V1-V0)×c×17.03×1000] / m，其中c为硫酸标准溶液浓度（mol/L），m为试样质量（g），17.03为氨的摩尔质量（g/mol）。

1. 纳氏试剂比色法（可选）

• 绘制标准曲线：配制系列氨标准溶液，加入纳氏试剂显色后，于420nm波长处测定吸光度，绘制标准曲线。

• 样品测定：取蒸馏吸收液或直接用水浸提粉煤灰中的铵，加入纳氏试剂显色，测定吸光度，从标准曲线上查得氨含量。

1. 注意事项

• 蒸馏时需加入沸石防止暴沸。

• 空白试验值应较低，否则需检查试剂纯度。

• 滴定终点颜色变化需仔细观察，宜用专业指示灯或自动滴定仪。

• 部分粉煤灰可能含有有机铵，需选择合适的提取方法。

四、
GB/T1596-2017标准的实施，对粉煤灰的质量提出了更高要求，尤其是强度活性指数等指标的引入，有利于促进粉煤灰的资源化利用。随着脱硝工艺的普及，粉煤灰中残留铵的测定应引起重视。蒸馏-滴定法和纳氏试剂比色法均可有效测定残留铵，实验室可根据条件选择。建议行业加强粉煤灰中残留铵的检测与控制，确保水泥混凝土的性能与安全。
